当前位置:首页 - 产品展示 - CH悬臂式货架  产品展示
CH悬臂式货架

  对于存放笨重,零散或其它特殊的产品,CH悬臂式货架是理想的解决方案
  悬臂式货架有单臂和双臂之分,高效存储木料、管材、长条物等类似产品.
  悬臂式货架可由单个立柱片单元配以 悬臂通过水平拉杆、斜拉杆等连续组成多个单元系统.
  华德CH悬臂式货架在质量、安全性和管理方面是行之有效的存储系统
  立柱片由立柱和底座构成,立柱由两片特殊设计的C型钢对焊或H型钢制作而成,这种结构充分利用材料的抗载容量,有着承载大、造价低的特点。所以根据材料的不同又分为CC型悬臂货架和CH型悬臂货架。

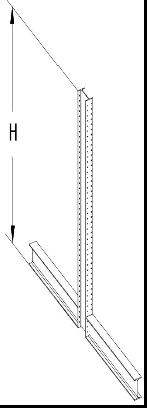

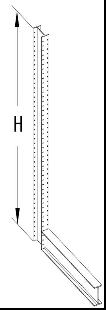

 立柱截面

悬臂截面

局部细节





底座连接

连杆连接

  悬臂挡杆

悬臂与柱连接





悬臂式货架适用于存放长物料、环型物料、板材、管材及不规则货物。悬臂式货架立柱多采用H型钢或冷轧型钢,悬臂采用方管、冷轧型钢或H型钢,悬臂与立柱间采用插接式或螺栓连接式,底座与立柱间采用螺栓连接式,底座采用冷轧型钢或H型钢。悬臂式货架是由在立柱上装设悬臂来构成的,悬臂可以是固定的,也可以是移动的。货物存取由叉车、行车或人工进行。货架高度通常在2.5米以内(如由叉车存取货则可高达6米),悬臂长度在1.5米以内,每臂载重通常在1000KG以内。悬臂式货架多用于机械制造行业和建材超市等。加了搁板后,特别适合空间小,高度低的库房,管理方便,视野宽阔,与普通搁板式货架相比,利用率更高;根据承载能力悬臂式货架可分为轻量型、中量型、重量型三种。根据结构形式悬臂式货架可分为单面悬臂式货架和双面悬臂式货架。

对于存放笨重,零散或其它特殊的产品,悬臂式货架是理想的解决方案. 悬臂式货架有单臂和双臂之分,高效存储木料、管材、长条物等类似产品.悬臂式货架是在传统式货架支柱上装设外悬臂而成,是一种长形物专用的货架。

悬臂式货架的悬臂梁的弯矩如何计算, 集中力P作用点到固定端之距L,则弯矩为;M=P*L; 均布荷载Q作用范围B作用范围中心到固定端之距L。则弯矩为:M=Q*B*L。当满跨均布荷载B=L,作用距为L/2时。弯矩为:M=QL* L/2.
